1. Cấu tạo bên trong của vỉ thoát nước

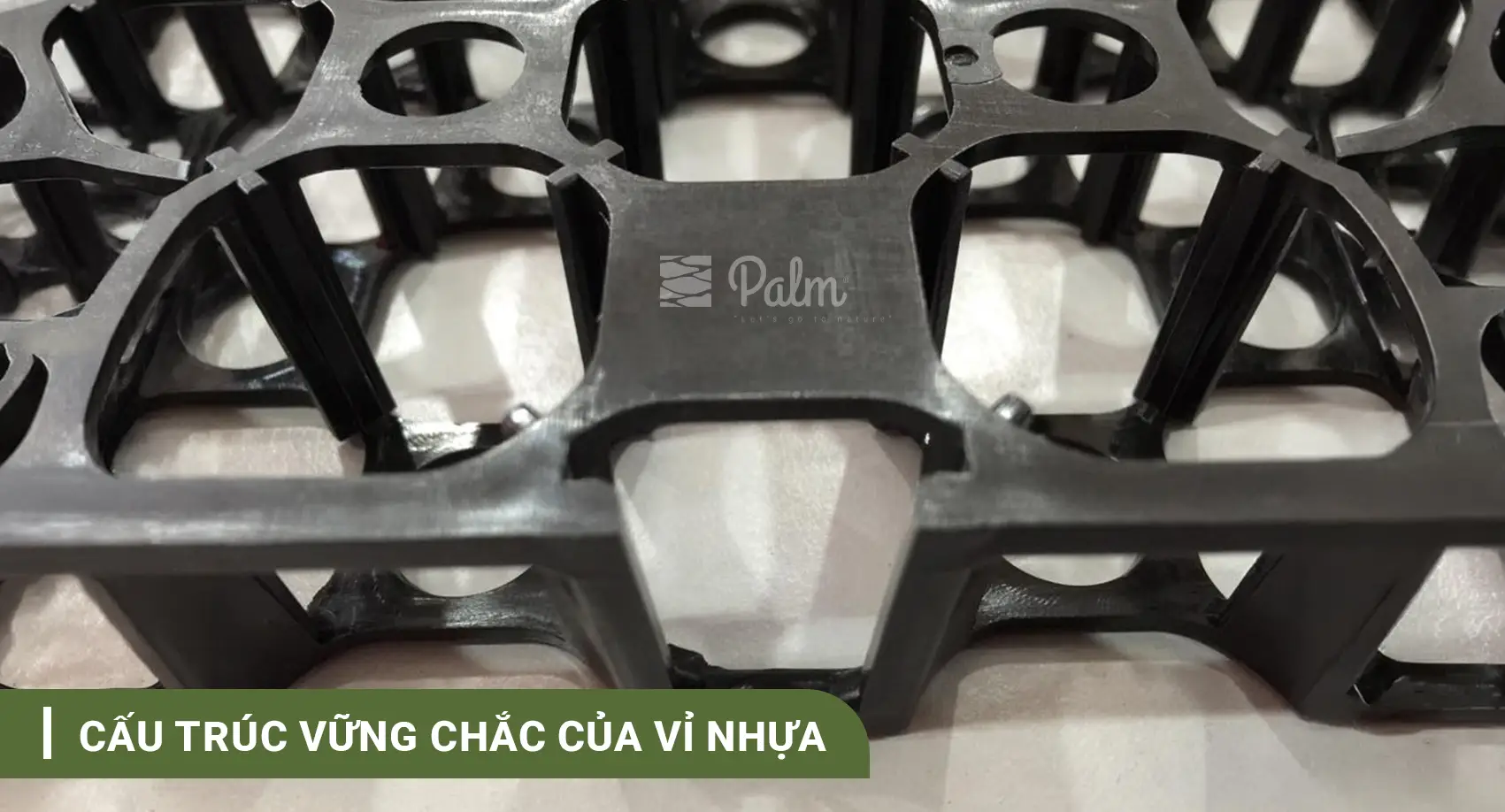

Vỉ thoát nước có cấu trúc bên trong gồm hàng trăm cột trụ nhỏ phân bố đều trên toàn bộ diện tích tấm. Các thông số kỹ thuật cơ bản bao gồm:
- Chiều cao: 20-50mm tùy theo dòng sản phẩm

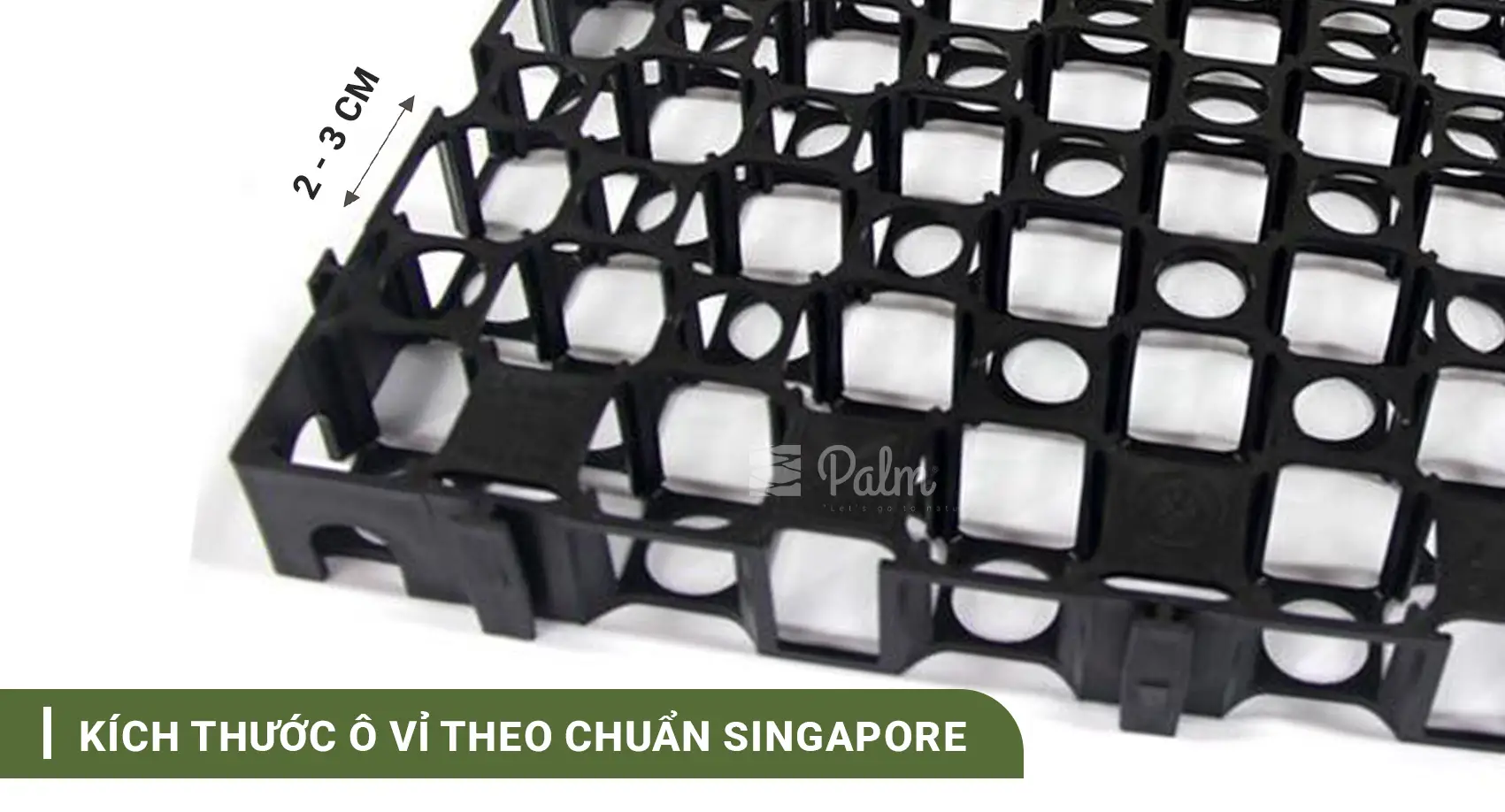

- Kích thước ô vuông: 20-30mm
- Tỷ lệ rỗng: 90-95% không gian trống
Nguyên lý chịu lực nằm ở thiết kế cột trụ thẳng đứng và mặt phẳng ngang bằng giúp phân bổ áp lực đồng đều lên hệ thống cột trụ bên trong. Vì thiết kế này sẽ giúp chịu toàn bộ lực nén từ lớp vật liệu phía trên (bao gồm đất, đá, cỏ, cây,...) xuống sàn bê tông theo phương thẳng đứng một cách đồng đều. Điều này, giúp ngăn chặn lực cắt ngang là nguyên nhân chính khiến hầu hết các vỉ bị gãy vỡ.
Nhờ nguyên lý đó mà vỉ thoát nước GrasCell® DC30 của Palm Landscape đạt khả năng chịu nén lên đến 170 tấn/m², được kiểm nghiệm độc lập bởi Element Testing Services Singapore. Chính độ bền bỉ này sẽ bảo vệ cho màng chống thấm phía dưới, tránh bị đâm thủng trong quá trình thi công và sử dụng.
Kích thước của các ô rỗng sẽ quyết định đến hiệu quả thoát nước. Vì nếu ô quá to, vải địa kỹ thuật phía trên sẽ bị áp lực đất đẩy xuống, chặn đường thoát nước gây ngập úng. Ngược lại, ô quá nhỏ sẽ làm giảm diện tích rỗng của vỉ làm giảm tốc độ thoát nước.
Các nhà sản xuất uy tín đã tính toán chính xác khoảng cách các ô để vải địa luôn phẳng. Điều này đảm bảo dòng chảy bên dưới thông suốt, không bị cản trở tại bất kỳ điểm nào. Khi cấu trúc đã tốt, vỉ thoát nước sẽ vận hành dòng nước theo những cơ chế nào?
2. Các cơ chế của tấm thoát nước giúp dẫn nước chống ngập
Bản chất của vỉ thoát nước là không khí chiếm đến 90-95%, còn lại 5-10% là sườn bằng nhựa đóng vai trò chịu tải. Từ cấu trúc đó, ba cơ chế vật lý then chốt ra đời giúp hệ thống thoát nước vận hành hiệu quả là:
- Cơ chế khe không khí và dòng chảy đa hướng.
- Cơ chế trung hòa áp lực thủy tĩnh bảo vệ lớp chống thấm.
- Cơ chế đối lưu không khí nuôi dưỡng cây.
2.1. Cơ chế khe không khí và dòng chảy đa hướng

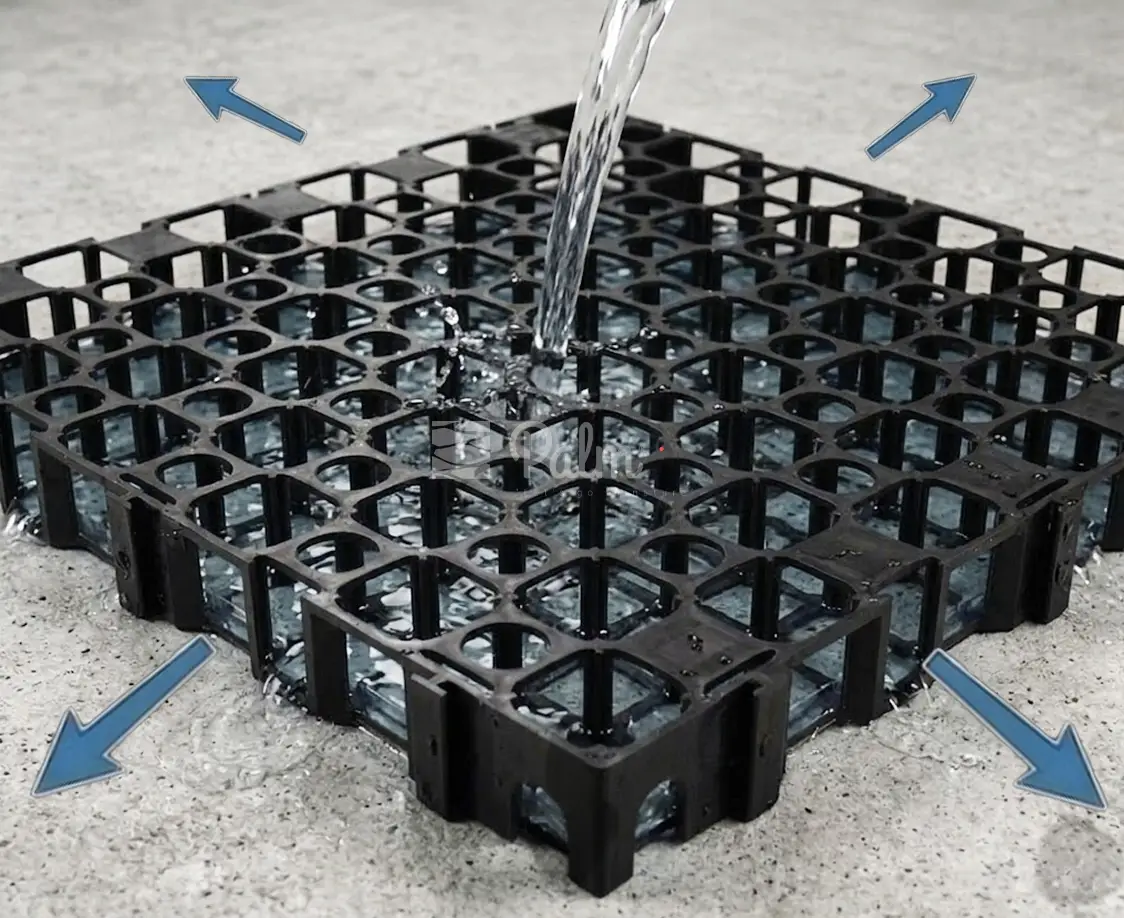

Cấu trúc cột trụ tổ ong tạo ra khe không khí liên tục cao 20-50mm giữa màng chống thấm và lớp đất. Trong không gian này, nước không chỉ rơi tự do theo trọng lực mà phân tán theo nhiều hướng khác nhau như ngang, dọc và chéo với lưu lượng cao.
Tỷ lệ rỗng 90-95% cho phép nước và không khí lưu thông tự do. Điều này giúp vỉ thoát nước vượt trội hơn so với việc rải sỏi đá truyền thống. Vì khi rễ cây hoặc đất làm tắc một điểm, nước lập tức rẽ sang các ô bên cạnh. Tấm nhựa thoát nước này sẽ hoạt động cực kỳ hiệu quả trong trường hợp mưa lớn. Khi dòng nước được dẫn nhanh ra rìa hoặc ống thu trước khi kịp tích tụ, nhờ cơ chế dòng chảy đa hướng này.

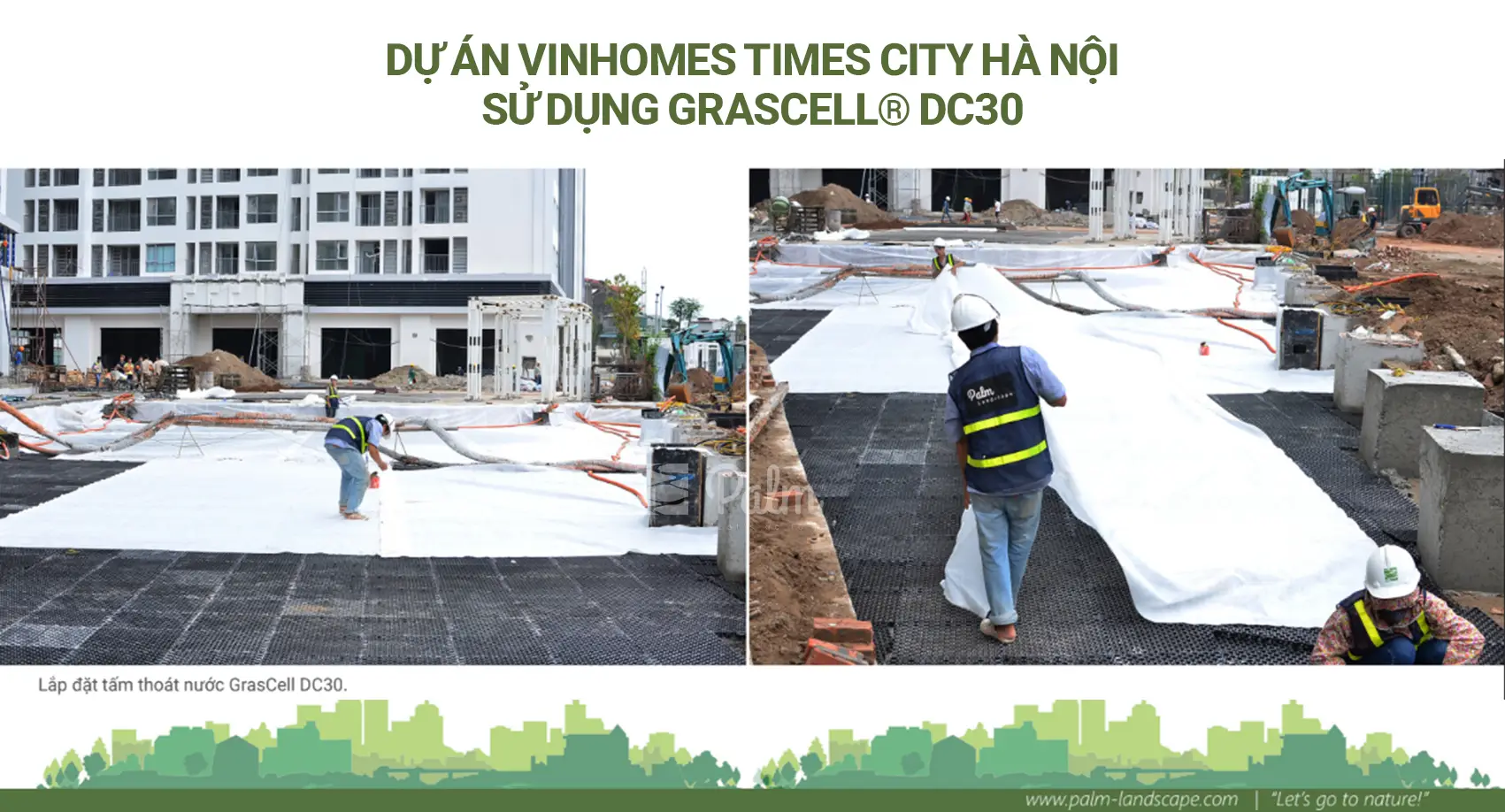

Tại các công trình như Vinhomes Times City ở Hà Nội, hệ thống này đã chứng minh khả năng thoát nước vượt trội trong điều kiện mưa bão với lưu lượng lên đến 16.5 lít/m²/giây (đối với vỉ GrasCell® DC30 của Palm Landscape).
2.2. Cơ chế trung hòa áp lực thủy tĩnh bảo vệ lớp chống thấm
Áp lực thủy tĩnh là lực nước tích tụ khi đè lên bề mặt. Đây nguyên nhân chính gây thấm dột ở sân thượng và tầng hầm. Khi nước không kịp thoát đi, mà tích tụ và tạo áp lực liên tục lên màng chống thấm.
Các vỉ thoát nước có thể giải quyết vấn đề trên nhờ khe không khí bên trong giúp triệt tiêu áp lực này. Nước không thể tích tụ lâu một chỗ, mà nó sẽ phân bố đều trong các khoảng trống của tấm thoát nước theo trọng lực và được dẫn đến các rìa hoặc ống thu. Màng chống thấm giờ đây, rất hiếm khi phải chịu áp lực thủy tĩnh. Kết quả là tuổi thọ hệ thống chống thấm được tăng lên đáng kể.
2.3. Cơ chế đối lưu không khí nuôi dưỡng cây
Đối với cơ chế này thì khoảng trống bên trong vỉ thoát nước cho phép oxy lưu thông bên dưới. Lớp không khí này tạo môi trường cho hơi ẩm bay hơi tự nhiên, giảm ngưng tụ và thấm ngược. Cũng nhờ việc không bị ngập úng đất nên cây cùng không bị ngạt rễ.
So với sỏi đá truyền thống, thì đây là điểm vượt trội của vỉ thoát nước. Khi mà, sỏi đá dễ lấp kín khoảng trống khiến không khí không được đối lưu. Bên cạnh đó, vào mùa hè đá sẽ tích tụ nhiệt gây nóng rễ cây, còn mùa mưa cây sẽ bị ngập úng do thoát nước kém. Đây là thực trạng phổ biến tại hầu hết hệ thống mái sân vườn Việt Nam hiện nay. Để các cơ chế này phát huy tối đa, vỉ thoát nước cần kết hợp với các vật liệu nào khác?
3. Vỉ thoát nước phối hợp với vải địa và màng chống thấm như thế nào

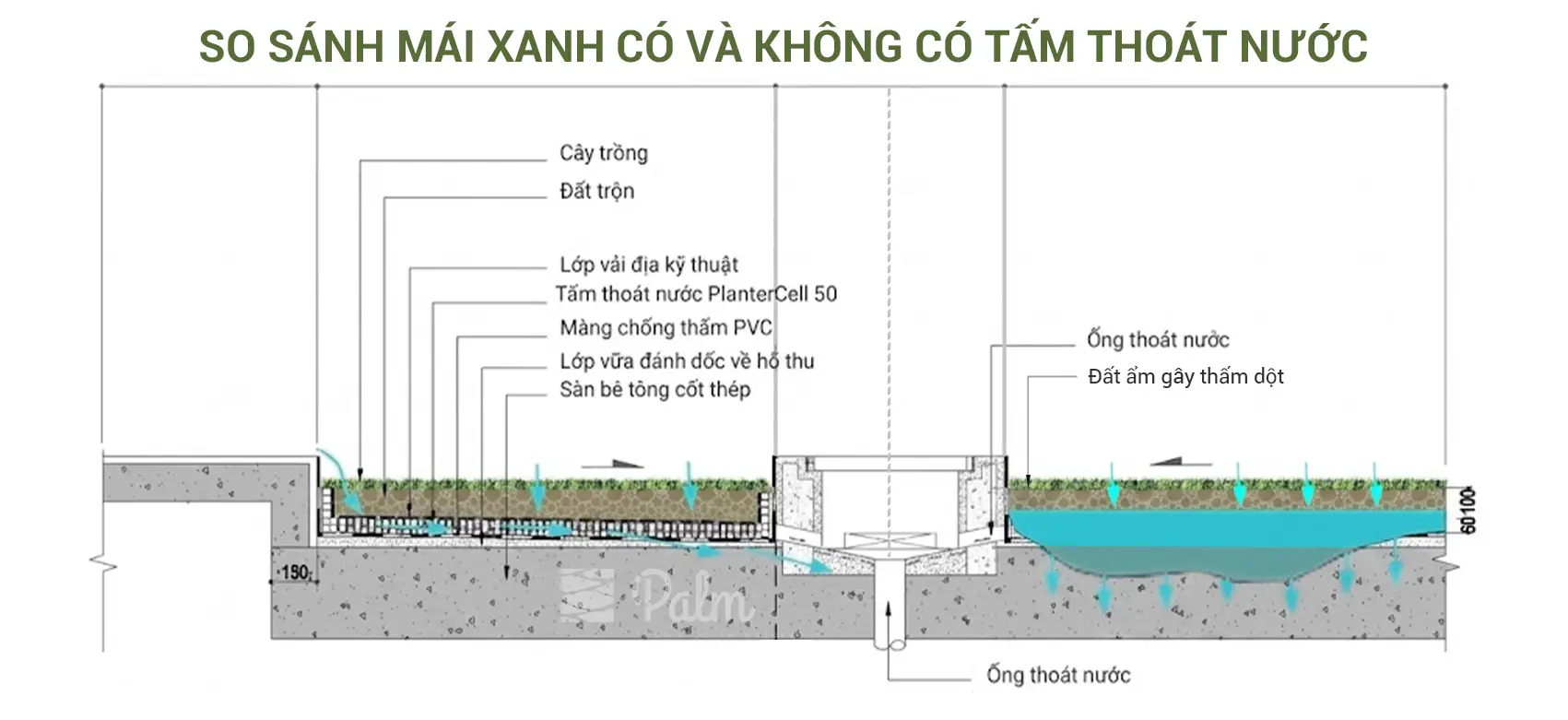

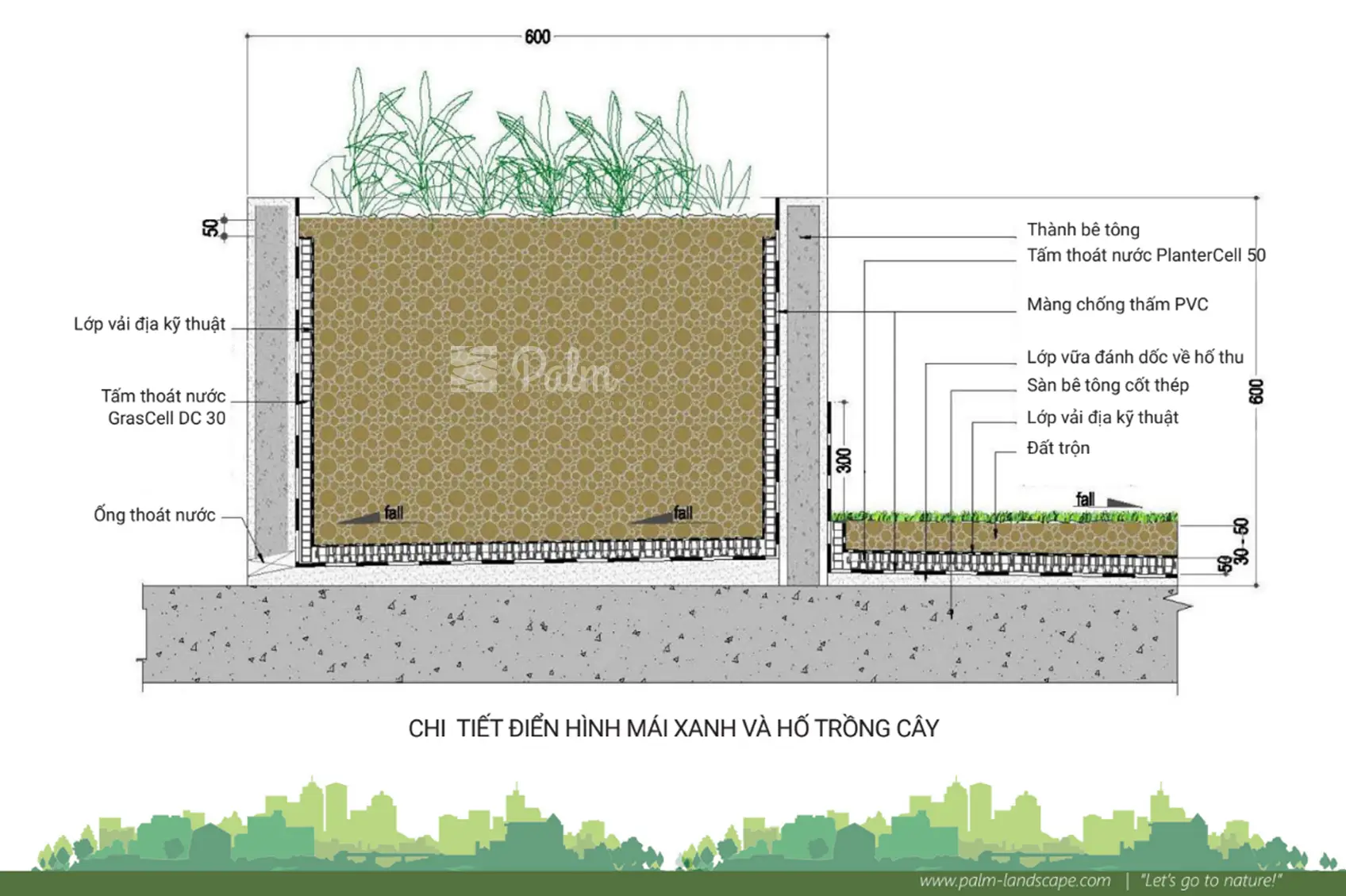

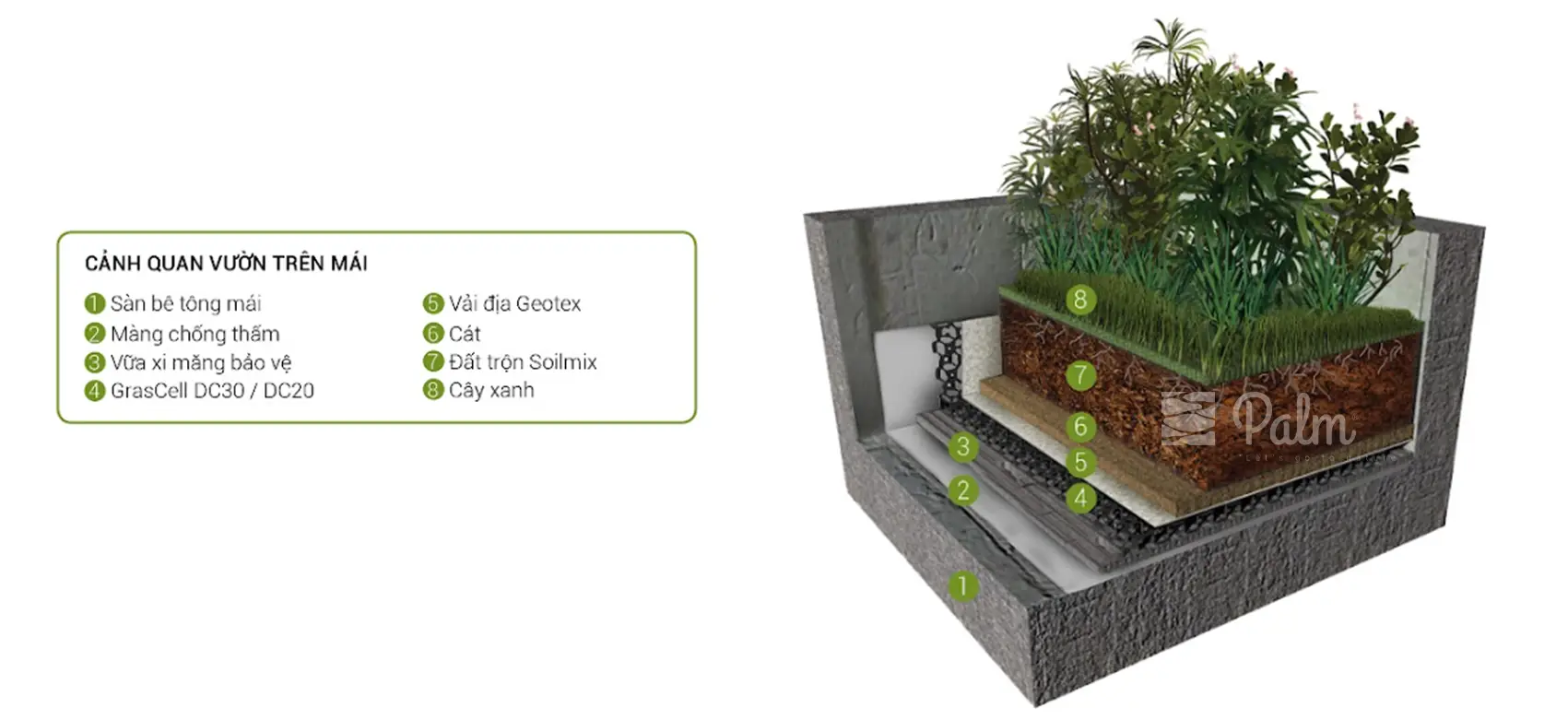

Hệ thống thoát nước hoàn chỉnh hoạt động theo nguyên tắc 3 lớp phối hợp. Thứ tự từ trên xuống là vải địa kỹ thuật, vỉ thoát nước, và màng chống thấm.
Vai trò từng lớp trong hệ thống:
- Vải địa kỹ thuật (trên cùng): lọc nước, ngăn đất, bùn và rễ cây chui vào khoảng trống bên dưới. Đồng thời giữ ẩm cho rễ cây phát triển
- Vỉ thoát nước (giữa): tạo không gian kỹ thuật cho các cơ chế phía trên hoạt động.
- Màng chống thấm (dưới cùng): ngăn nước thấm xuống kết cấu bê tông và tường, giúp bảo vệ công trình
Một số dòng vỉ như PlanterCell® 30 có thiết kế đặc biệt với các cốc nhỏ giữ lại phần nước. Các cốc này cung cấp độ ẩm cho cây, giảm tần suất tưới nhưng vẫn thoát nước hiệu quả. Hệ thống vừa thoát nước vừa điều hòa độ ẩm mà không gây úng - khác biệt so với vỉ thoát nước toàn phần chỉ dẫn nước đi.
4. Ưu thế của vỉ thoát nước so với sỏi đá truyền thống
Trọng lượng và phân bổ tải trọng: vỉ GrasCell® DC30 chỉ nặng khoảng 2.6 kg/m², giảm 90% tải trọng so với sỏi đá. Cấu tạo dạng lưới phân bổ đều tải trọng lên mặt sàn mái, ngăn chặn dồn nén điểm gây hư hại màng chống thấm.
Độ rỗng và tốc độ thoát nước: lớp sỏi đá có độ rỗng thấp, không đồng nhất, dễ bị tắc nghẽn theo thời gian. Trong khi đó, vỉ nhựa kết hợp vải địa có tốc độ thoát nước là 16.5 lít/m²/giây, gấp nhiều lần sỏi đá.
Khoảng không khí và cách nhiệt: khe không khí ngăn chặn truyền nhiệt trực tiếp từ ánh nắng qua các lớp đất vào công trình. Lớp đất và thực vật hoạt động như mộtlớp cách nhiệt tự nhiên, giảm nhiệt độ toà nhà từ 30-50°C xuống còn 20-25°C vào mùa hè. Điều này giúp giảm tải cho hệ thống điều hòa không khí, tiết kiệm 20% chi phí năng lượng hàng năm cho tòa nhà (Susca, 2019).
Lợi ích cho chủ đầu tư: tốc độ thi công nhanh nhờ module lắp ghép sẵn. Vật liệu nhựa PP tái chế chống UV, kháng hóa chất và nấm mốc. Sản phẩm có chứng nhận Singapore Green Label, hỗ trợ đạt các chứng chỉ LEED/LOTUS cho công trình xanh.
5. Ứng dụng thực tế của vỉ thoát nước tại các công trình

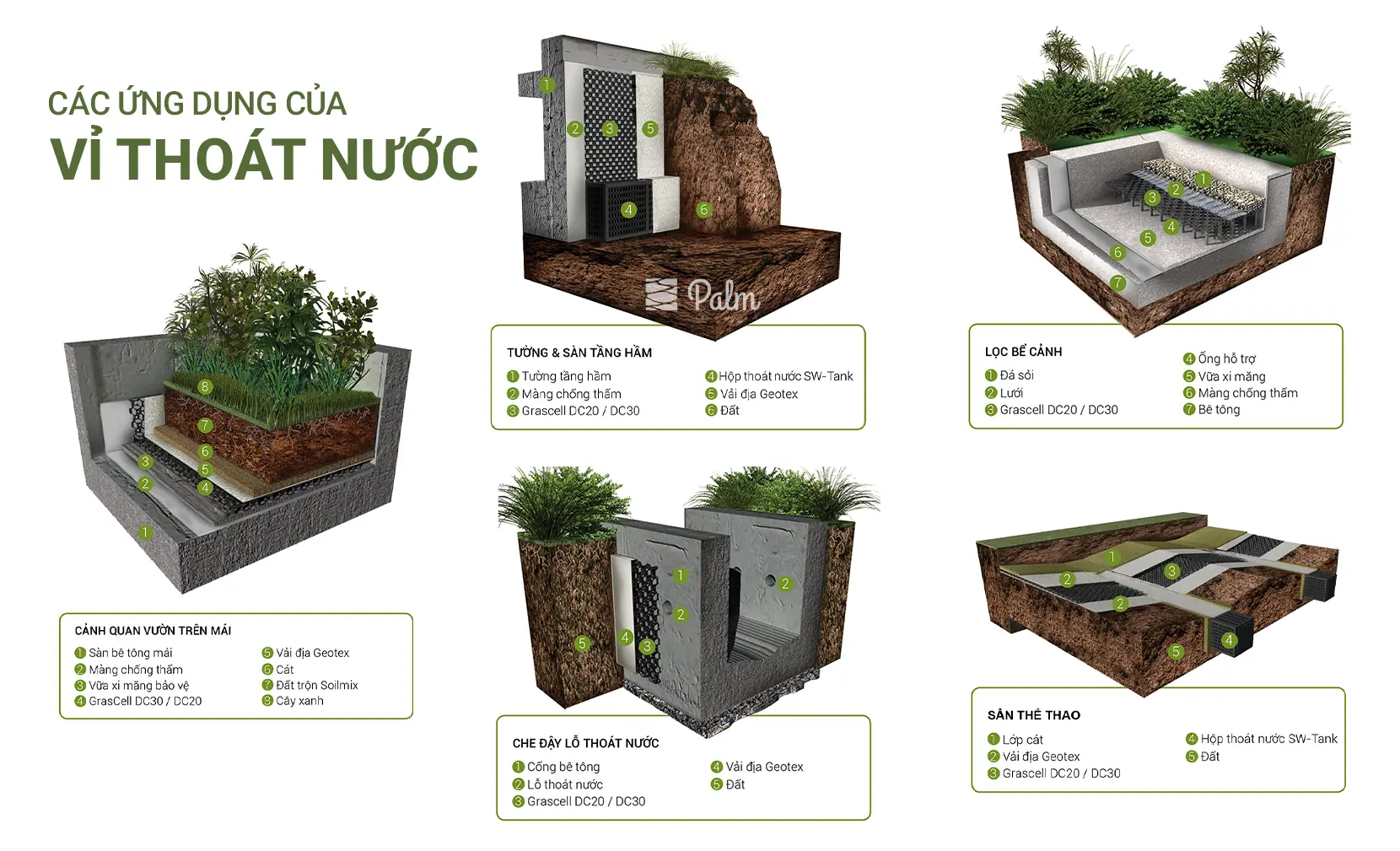

Vỉ thoát nước được ứng dụng rộng rãi tại nhiều loại công trình khác nhau:
- Vườn trên mái: tòa nhà cao tầng, khách sạn, villa, trung tâm thương mại. Hệ thống thoát nước mưa hiệu quả, bảo vệ chống thấm sân thượng, tạo không gian xanh phía trên.

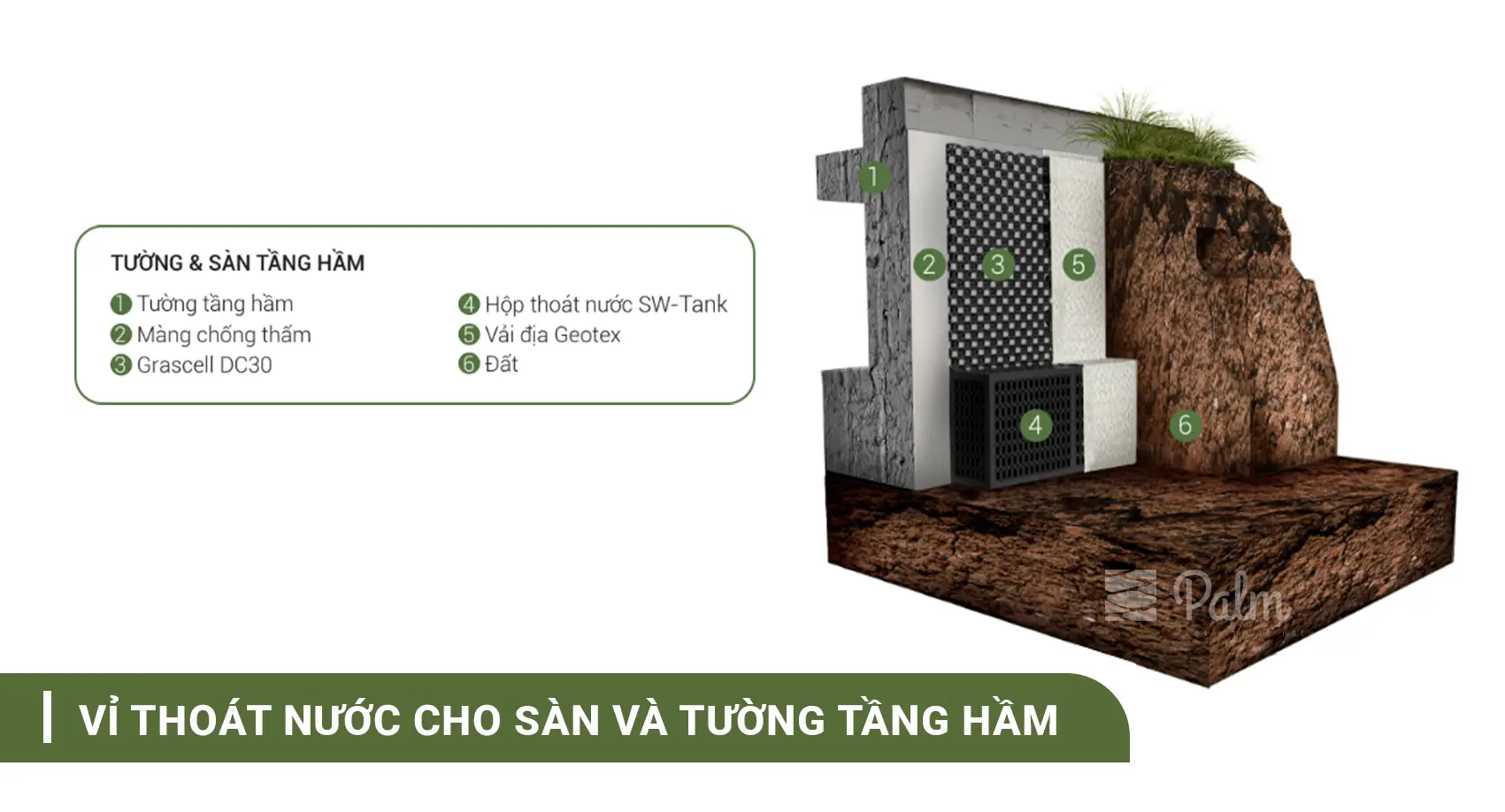

- Tầng hầm và tường chắn: lắp áp vào phía ngoài mặt tường tiếp xúc với đất để dẫn nước ngầm thấm xuống rãnh thu, giảm áp lực nước lên tường.
- Bãi đậu xe và sân thể thao: duy trì bề mặt không đọng nước sau mưa, có thể kết hợp với tấm trồng cỏ chịu lực cho xe cộ.
- Đường dạo và công viên: kết hợp cảnh quan với thoát nước đô thị, hạn chế ngập cục bộ trong mùa mưa
6. Các câu hỏi thường gặp
6.1. Độ chịu tải khi nén trên vỉ thoát nước được đo như thế nào?
Độ chịu nén của vỉ thoát nước là lực nén tối đa trên 1m² trước khi vật liệu biến dạng. Chỉ số này quyết định vỉ chịu được bao nhiêu tải trọng đất và xe cộ. Vỉ có chỉ số nén cao giữ vật liệu nguyên vẹn lâu hơn. Thông số này do cơ quan độc lập kiểm nghiệm theo tiêu chuẩn quốc tế. Cơ chế hoạt động tấm thoát nước được duy trì ổn định theo thời gian nhờ khả năng chịu lực này.
6.2. Cơ chế thoát nước toàn phần và từng phần khác nhau ở điểm nào?

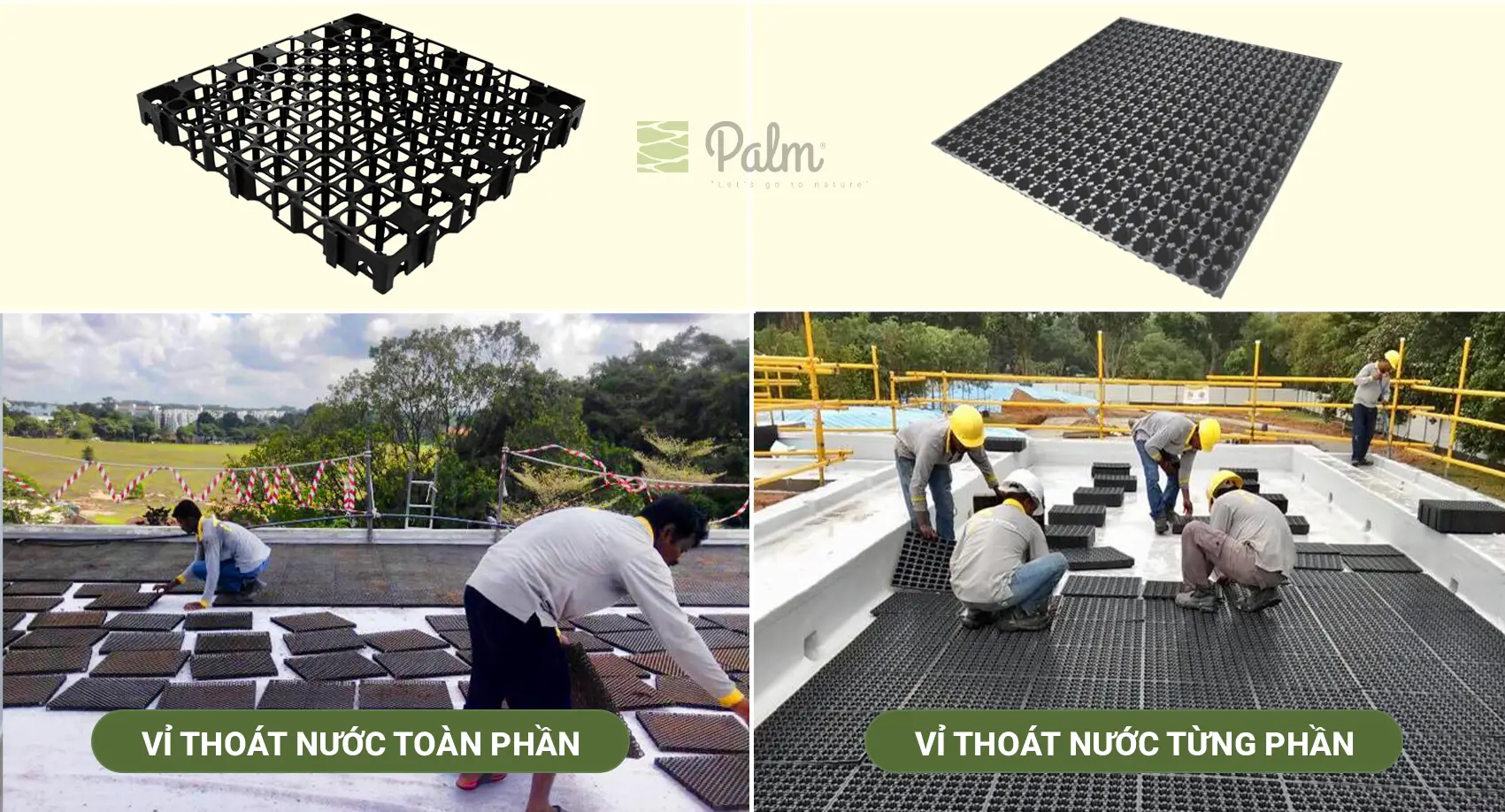

Vỉ thoát nước toàn phần như GrasCell® DC30 dẫn 100% nước đi, phù hợp cho sân thể thao, bãi đậu xe, tầng hầm cần thoát nhanh. Vỉ thoát nước từng phần như PlanterCell® 30 có các cốc giữ lại phần nước cấp ẩm cho cây. Loại này giúp giảm tần suất tưới nhưng giá thành cao hơn, phù hợp dự án vườn trên mái cần tiết kiệm nước. Nếu bạn muốn tìm chọn loại vỉ thoát nước phù hợp cho dự án của mình, hãy đọc bài viết này.
6.3. Vỉ thoát nước cho tầng hầm hoạt động khác gì so với vườn trên mái?
Điểm khác biệt nằm ở hướng lắp đặt vỉ và ứng dụng. Vườn mái lắp vỉ nằm ngang hứng nước mưa từ trên xuống. Tầng hầm lắp thẳng đứng áp vỉ vào mặt ngoài tường để dẫn nước ngầm xuống rãnh, giảm áp lực lên lớp chống thấm tường. Nếu bạn chưa biết cách chống thấm để vườn xanh khô ráo, hãy xem thêm tại bài viết này.
6.4. Sai lầm phổ biến khi chọn vỉ thoát nước thường gặp khi làm vườn trên mái
Sai lầm phổ biến nhất là chọn vỉ thoát nước mà không kiểm tra kỹ thông số kỹ thuật đã được kiểm định rõ ràng bởi cơ quan độc lập hay chưa. Một con số chịu lực ghi trên catalogue nhưng không có bên thứ ba kiểm nghiệm thì không đáng tin cậy. Các kiểm định từ cơ quan uy tín như Element Testing Services là yếu tố bắt buộc.
Khi vỉ kém chất lượng thì cấu trúc cột trụ yếu dễ sụp dưới tải trọng và làm mất khoảng trống. Toàn bộ cơ chế của vỉ như: khe không khí, dòng chảy đa hướng, đối lưu không khí ngừng hoạt động. Đồng thời, thiếu chất chống UV làm vỉ giòn nứt qua thời gian để ngoài trời khi chưa thi công. Chi phí bốc dỡ sửa chữa thấm dột có thể đắt gấp 1-2 lần chi phí thi công ban đầu. Rủi ro của việc sử dụng vỉ thoát nước kém chất lượng có thể khiến chủ đầu tư phải trả giá đắt cho việc bốc dỡ bảo trì.
Kết luận
Ba cơ chế khe không khí, trung hòa áp lực thủy tĩnh và đối lưu không khí là nền tảng giúp hệ thống vườn mái thoát nước hiệu quả, bảo vệ màng chống thấm và nuôi dưỡng cây xanh lâu dài. GrasCell® DC30 của Palm Landscape được thiết kế để phát huy tối đa cả ba cơ chế này, với khả năng chịu nén 170 tấn/m² được kiểm nghiệm bởi Element Testing Services Singapore giúp đảm bảo công trình của bạn giảm rủi ro sửa chữa về sau. Liên hệ Palm Landscape ngay hôm nay để được tư vấn giải pháp phù hợp và nhận báo giá chính hãng.
Palm Landscape
Hotline: 090 858 0033 | 098 3311 200
Email: contact@palm-landscape.com
Facebook: facebook.com/palmlandscaper
Instagram: instagram.com/palm.landscape
Tài Liệu Tham Khảo
Singapore Green Building Council (2022). Singapore Green Label Certification Standards for Recycled Plastic Products. Singapore: Building and Construction Authority.
Susca, T. (2019). Green roofs to reduce building energyuse? A review on key structural factors of green roofs and their effects on urban climate. Building and environment, 162, 106273.
